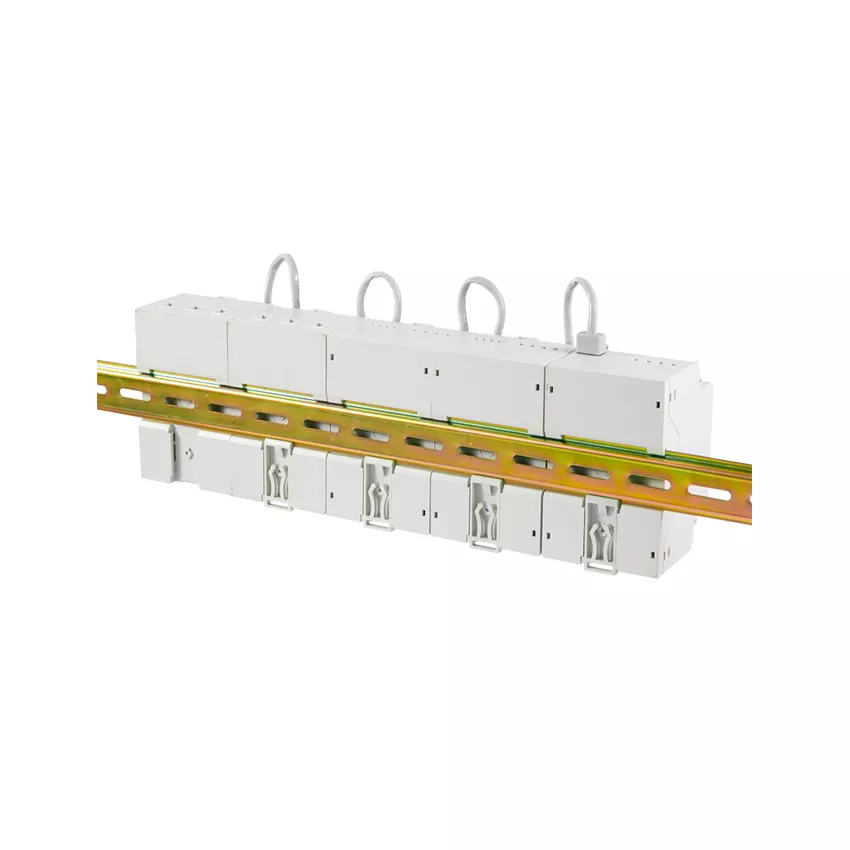

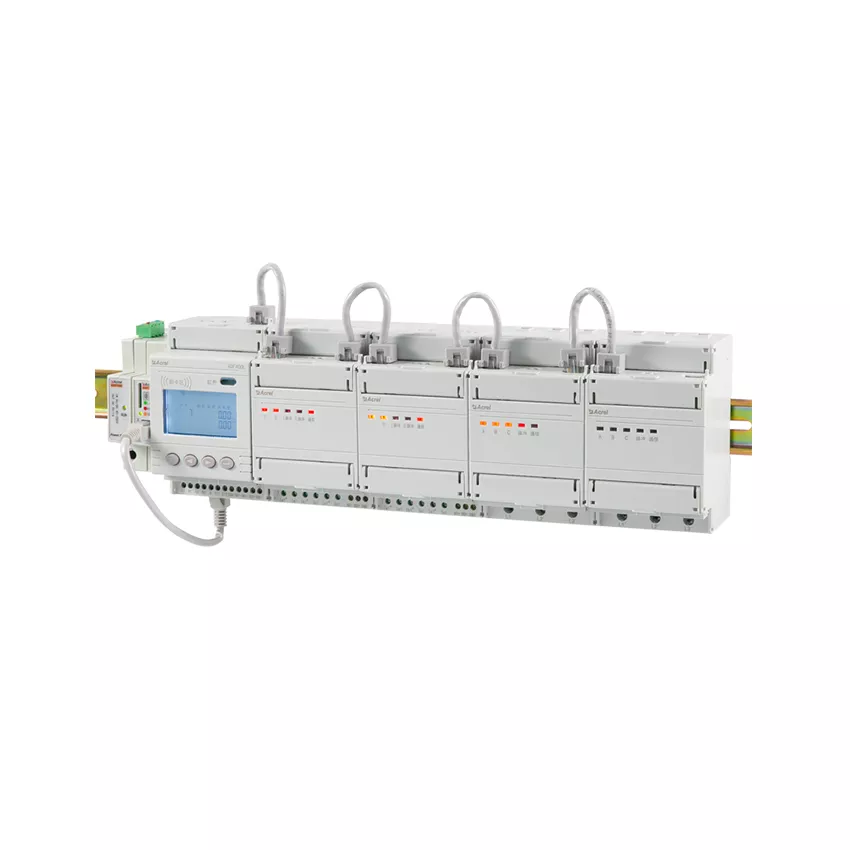

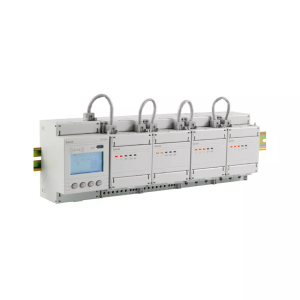

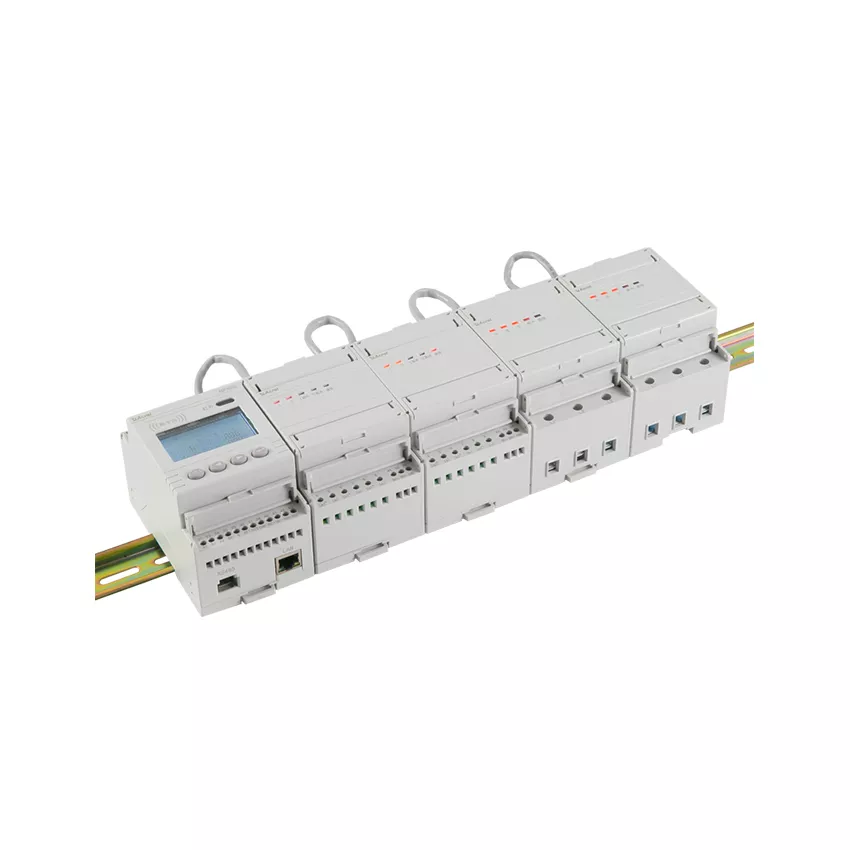

Wieloobwodowy licznik energii ADF400L

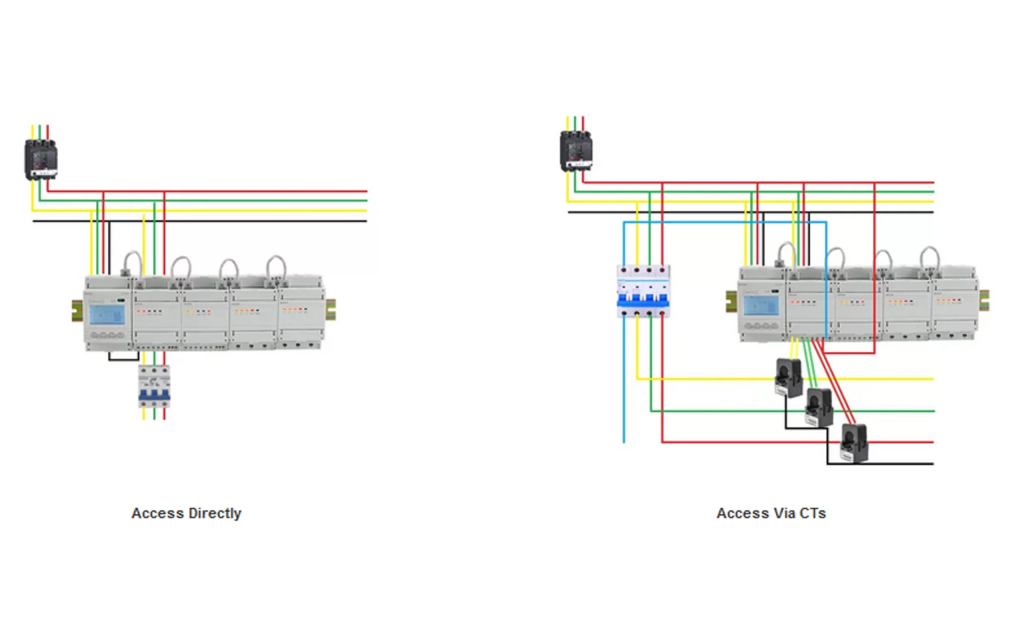

Wielokanałowy licznik energii serii ADF400L, poprzez moduł kombinowany, może realizować największe 36 obwodów jednofazowych lub 12 obwodów trójfazowych, połączenie CT lub połączenie bezpośrednie. ta seria liczników energii o wysokiej dokładności, wysokiej koncentracji, scentralizowanym zarządzaniu, elastyczności instalacji, wzajemnych zaletach braku ingerencji społeczności, szkół, przedsiębiorstw ze wszystkich obszarów. Seria liczników obsługuje funkcję zasilania na kartę.

Uzyskaj wycenę Skontaktuj się z nami

Szybka i bezpieczna logistyka
Próbka dostępna

Licznik energii elektrycznej dla wielu użytkowników serii ADF400L

ADF400L

Energy Metering
Total active energy, forward and reverse active energy, multi-rate active energy measurement

Multiple Tariff Rate
Support 4 time zones, 2 time slots, 14 daily time slots, 4 rates

Multi module extend
12 three-phase or 36 single-phase direct access measurement
12 three-phase mutual inductor access measurement

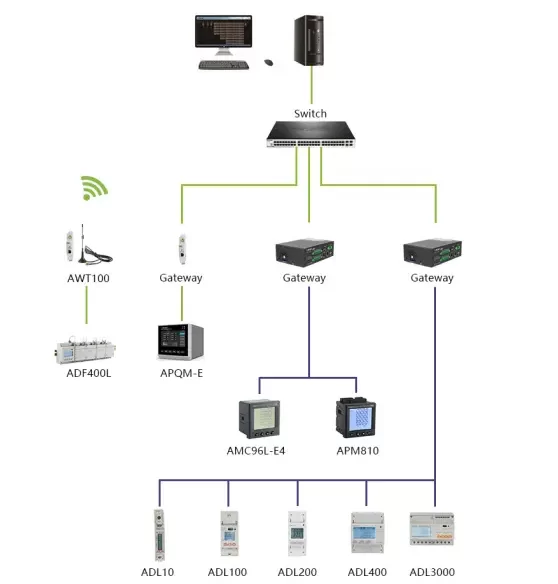

Communication
Infrared communication, MODBUS-RTU, Modbus-TCP、TCP/IP

Function

Energy Metering
●Total active energy, forward and reverse active energy, multi-rate active energy measurement

Multiple Tariff Rate
●Support 4 time zones, 2 time slots, 14 daily time slots, 4 rates

Multi module extend
●12 three-phase or 36 single-phase direct access measurement
●12 three-phase mutual inductor access measurement

Communication
●Infrared communication, MODBUS-RTU, Modbus-TCP、TCP/IP

Installation: DIN 35mm

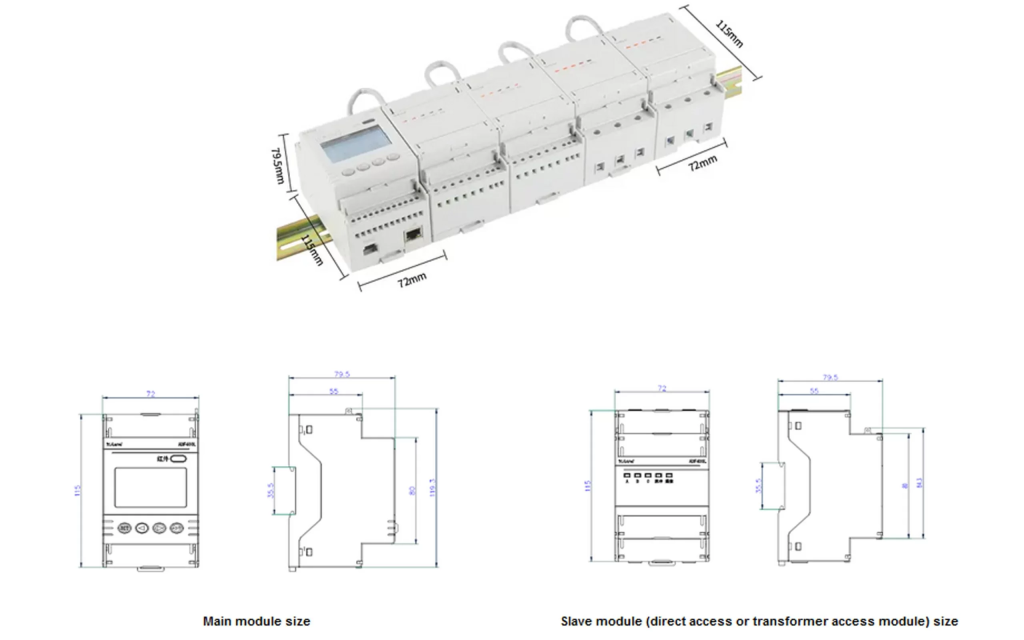

Dimension(L*W*H)
72*79.5*115 mm

Prepaid Protocol
Cost Control

Switch Relay
Build in Magnetic latching relay

Clock: ≤0.5s/d

Starting Current: 1‰Ib

Parameter

Function	ADF400L
Display	LCD
Energy monitoring	Active energy (positive、negative), Reactive energy (positive、negative)
Power measurement	Voltage、current、power factor、frequency、active power、reactive power、apparent power
Harmonic function	Total harmonic、sub harmonic (2～31)
3 phase unbalance	Voltage, Current unbalance
DI/DO	Main module 2DI2DO; CT connect 2DI4DO (direct connect)
Communication	Infrared; RS485 MODBUS-RTU and DL/T645
History energy	12 month energy record

Different Modules

Main Module
1. Three-phase 3*220/380V power supply to provide working power for the back-end measurement module;
2. Man-machine interface: LCD and button programming;
3. Infrared communication;
4. RF card swiping (IC function);
5. 2 Channels RS485 network communication (*C function);
6. RS485 communication for No. 3 extended wireless module (RJ45 connection mode );
7. Up to 2DI/2DO (K function);
8. Up to 1 Ethernet communication (CE function);

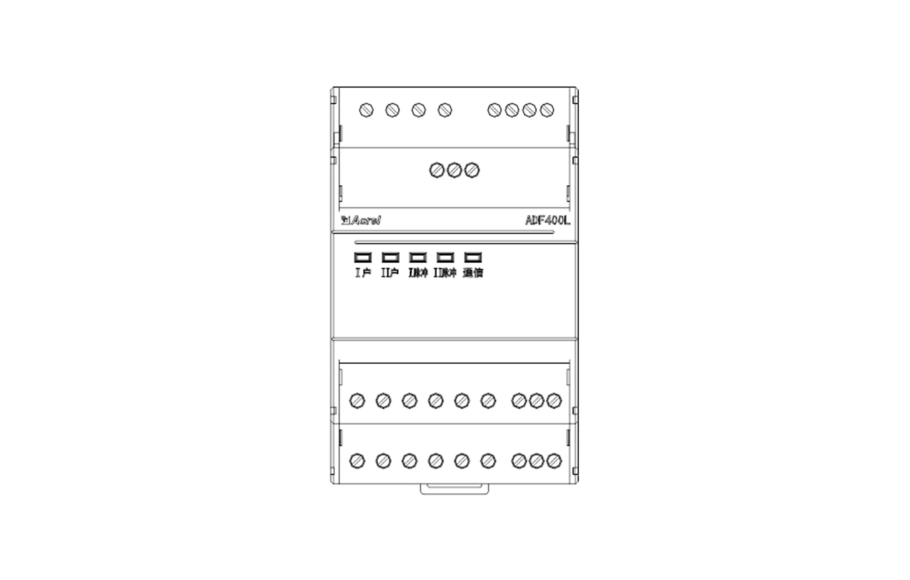

Transformer Access Measurement Module
1. Two-way three-phase 3*1 (6) A measurement can be realized;
2. 2 active energy pulse output;
3. 2 three-phase working status, pulse and communicationindication;
4. Up to 4DI/4DO function (K function);

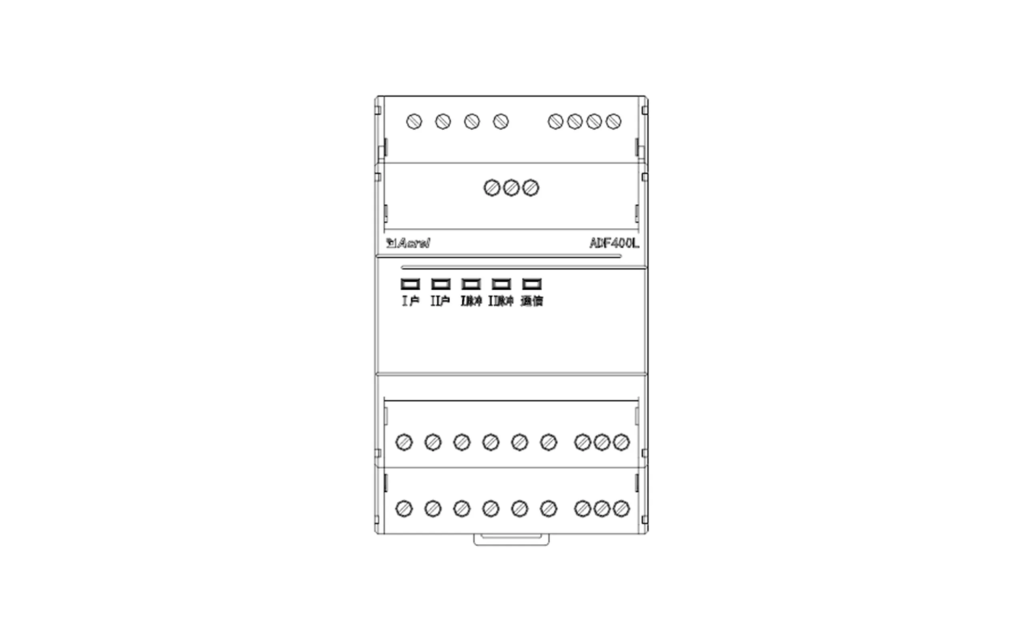

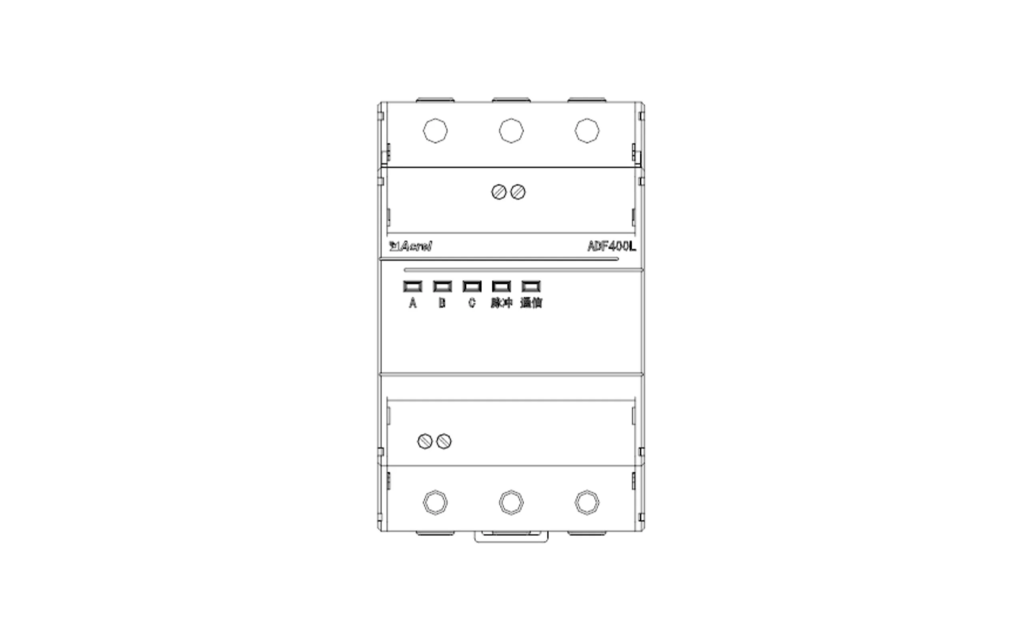

Direct Access to The Measurement Module
1. It can realize one-way three-phase 3*10 (80) measurement or three-way single-phase 10 (80) A measurement;
2.1 active energy pulse output;
3. Three-phase working status, pulse and communication status LED indication;
